Sole/Wasser-Wärmepumpe
Mit den richtigen Wärmepumpen-Modulen effizient Heizen
2020
Baujahr Gebäude
1
Wärmepumpe
13
Wohneinheiten
Fakten:
- Bauherr: Walter Schär, schaerraum ag
- Besonderheit: Heizung über Gebläsekonvektoren
- Ort: Horw, Luzern - Objekt: Moderner Holzbau mit 13 Wohnungen und mehreren Ateliers
- Baujahr: 2020
- Heizungs-Verteilsystem: Raumluft-Heizung mit Gebläsekonvektoren
- Heizungssystem: Sole/Wasser-Wärmepumpe alterra NP-BWV-28,
2000 Liter Brauchwarmwasserspeicher, 800 Liter Pufferspeicher,
Passive Kühlung über Erdsonden - Verwendungszweck: Heizen, Kühlen und Warmwasseraufbereitung
- Ausführender Fachpartner: Schwegler AG, Ettiswil
Das Geschäfts- und Wohnhaus von schaerraum AG in Horw zeigt mit seinen Raumraster-Modulen und der Sole/Wasser-Wärmepumpe alterra NP-BWV-28 im Bereich Heiztechnik ganz neue Wege auf.
Die Wohnungen des neuen Geschäfts- und Wohnhauses von schaerraum ag in Horw sind in Module aufgeteilt. Das mittig im Raum positionierte Modul beherbergt ausser dem Bad, der Wasser- und Abwasserverteilung einen in der Decke montierten Gebläsekonvektor zur Wärmeverteilung. Warme Luft strömt vom zentralen Konvektor – vom Bauherrn liebevoll "Kachelofen" genannt – durch im Fussbereich liegende Schlitze in den Wohnraum. Die verbrauchte warme Luft steigt und verschwindet über Schlitze in den Türen. Eine wassergeführte Bodenheizung mit dem entsprechenden Verteilnetz wird überflüssig. An warmen Tagen kann über die Konvektoren auch passiv gekühlt werden.
«Das neue Heizsystem in Verbindung mit der alterra NP-BWV-28 ist 'abartig effizient'! Die Auswertungen der ersten Heizsaison zeigen, dass der Energieverbrauch zum Heizen im Vergleich zu konventionellen Bauweisen erheblich gesenkt werden konnte.»
WALTER SCHÄR – schaerraum ag
Heizkosten sinken massiv
Und was leistet nun die alterra NP-BWV-28 in Kombination mit dem neuartigen Heizsystem? Nach der ersten Heizsaison zeigt sich die Heizung als sehr effizient. Der Energieverbrauch zum Heizen konnte im Vergleich zu konventionellen Bauweisen erheblich gesenkt werden. Dies freut nicht nur den Besitzer, sondern auch die Mieter in Form von sehr tiefen Nebenkosten.

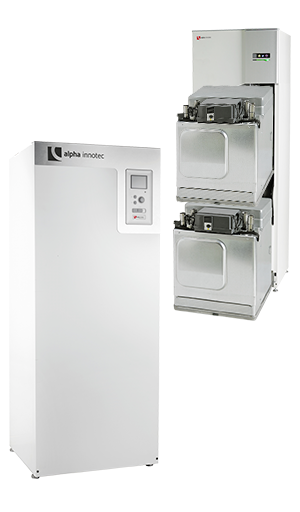

Wärmepumpe alterra NP-BWV-28 mit zwei Modulen
Um bei dieser Art eine hohe Effizienz zu erreichen, werden an die Heizung – sprich die Wärmepumpe – sehr hohe Anforderungen gestellt: Sie muss sehr präzise zu regulieren sein – dies vorzugsweise in Verbindung mit einem gängigen Gebäudeleitsystem. Es werden hohe Leistungen bei tiefem Energieverbrauch gefordert. Dabei ist die Eigenstromnutzung der hauseigenen PV-Anlage Pflicht. Und zu guter Letzt muss sie via Erdsonden passiv Kühlen können. Sozusagen die eierlegende Wollmilchsau-Wärmepumpe.
All dies bietet die einzigartige Sole/Wasser-Wärmepumpe alterra NP-BWV-28 von alpha innotec. Sie kombiniert auf perfekte Weise ein Inverter-Modul und ein On/Off-Modul für eine stufenlose Heizleistung von 4-28 KW. Die beiden Module können für die verschiedensten Anforderungen konfiguriert werden. So wird beim Objekt schaerraum ag das 12 kW On/Off-Modul für die Warmwasserbereitung genutzt und unabhängig davon das 4-16 KW Invertermodul für die Feinregulierung der Wärmeerzeugung.
Überarbeitung und Erweiterung des Erfolgsmodells
Die Wärmepumpe alterra F1355-28 wurde optisch überarbeitet. Das Nachfolgemodell wird neu als alterra NP-BWV-28 vertrieben. Die variable Heizleistung von 4 – 28 kW bleibt gleich. Das erfolgreiche Konzept mit je einem Inverter- und einem ON/OFF-Modul wird mit einem noch leistungsfähigeren Modell, der NP-BWV-43 erweitert. Dieses hat eine Heizleistung von 6 – 43 kW bei gleichen kompakten Abmessungen.
Referenzen

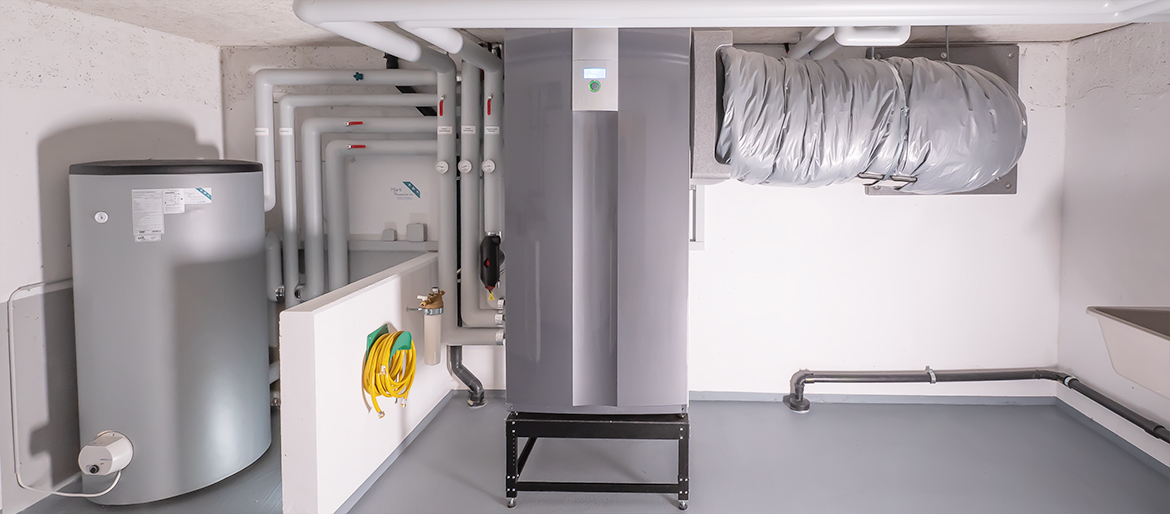

Das Luftschlauchsystem macht die Heizungssanierung mit Wärmepumpen kinderleicht
Mit dem Luftschlauchsystem LKS 560 bietet alpha innotec ein flexibles System für Innen aufgestellte Luft/Wasser-Wärmepumpen-System. Die Führung ...
Sorglos heizen mit dem Wärmepumpen-Kraftpaket
Welches ist das richtige System bei einer Heizungssanierung eines Mehrfamilienhauses? Familie Stettler hat sich mit diesem Thema auseinandergesetzt ...

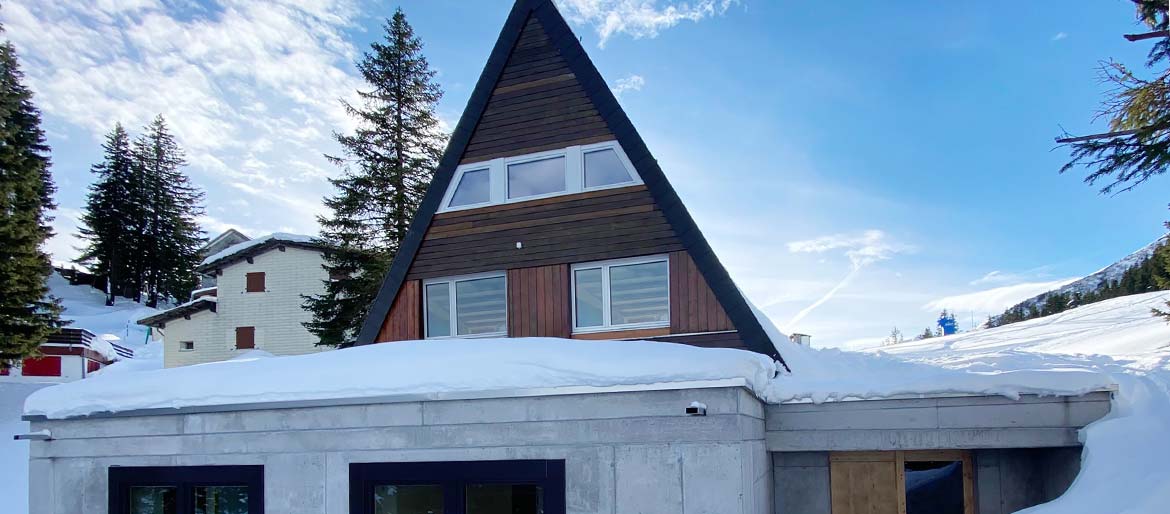

Nicola Spirig Hug heizt mit einer Wärmepumpe von alpha innotec
